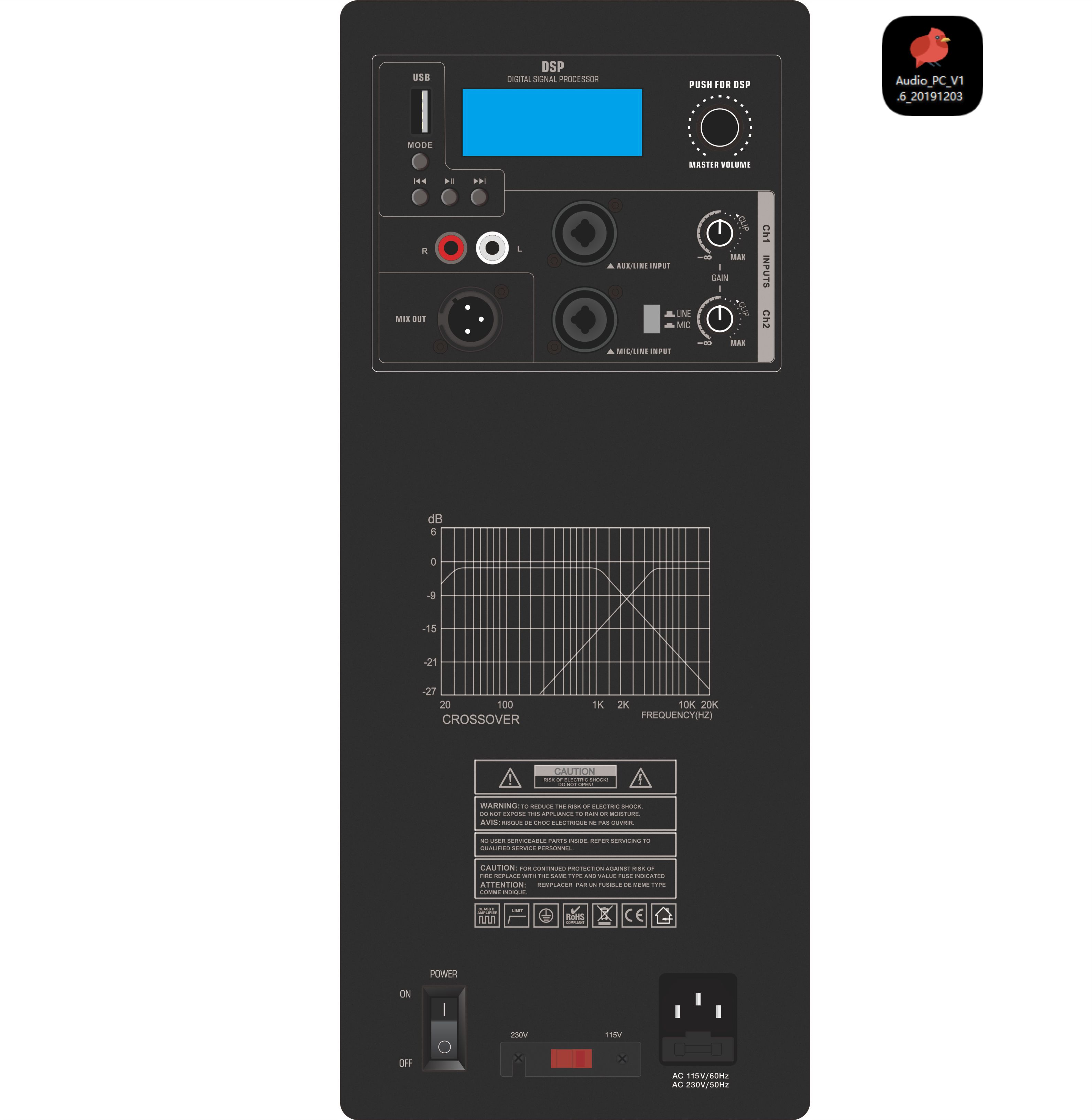

Wzmacniacz klasy B o mocy 100 W, pracujący na biegu jałowym, prawie nic nie pobiera i ledwo ogrzewa swój radiator. Podłącz ten sam obwód do głośnika 4-omowego i uruchom go przy mocy jednego wata, a w miejscu, w którym kształt fali przecina zero, pojawi się wycięcie. Wydajność jest łatwą częścią tej topologii; liniowość wokół przejścia przez zero decyduje o tym, czy należy on do gotowego produktu audio. Oto pierwszy wniosek: w przypadku sprzętu audio czysta klasa B rzadko jest właściwą ostateczną odpowiedzią. Jest to punkt odniesienia dla każdej innej klasy wzmacniaczy i jest to powód, dla którego w ogóle istnieje klasa AB. Jeśli wybierasz moduł wzmacniacza do aktywnego głośnika, subwoofera lub systemu przenośnego, zrozumienie klasy B powie Ci dokładnie, za jakie kompromisy płacisz – i jakich specyfikacji należy wymagać od dostawcy. Czym naprawdę jest wzmacniacz klasy B Referencje dotyczące wzmacniaczy przemysłowych definiują klasę B na podstawie kąta przewodzenia. Pracę dzielą dwa urządzenia wyjściowe, a każde z nich przewodzi dokładnie przez połowę cyklu sygnału — 180 stopni. Jedno urządzenie podaje prąd do obciążenia w połowie dodatniej, drugie wyciąga prąd w połowie ujemnej i razem odbudowują pełny przebieg na wyjściu. Ponieważ oba urządzenia znajdują się w stanie odcięcia, gdy nie ma sygnału, prawie nie ma prądu spoczynkowego i prawie nie ma ciepła w stanie spoczynku. Ta pojedyncza właściwość jest atrakcją. Teoretyczny pułap sprawności idealnego stopnia przeciwsobnego klasy B wynosi pi/4, czyli w przybliżeniu 78,5%, w porównaniu z około 25% dla stopnia klasy A, którego urządzenia przewodzą we wszystkich 360 stopniach. Problem polega na tym, że obie połówki muszą stykać się dokładnie przy zerowym napięciu. W prawdziwym krzemie tak nie jest i to niedopasowanie definiuje reputację tej klasy. VCC -VCC NPN pozytywna połowa PNP ujemna połowa Wejście Załaduj Stopień wyjściowy typu push-pull: urządzenie NPN napędza dodatnią połowę cyklu, a urządzenie PNP ujemną połowę, spotykając się w miejscu przejścia przez zero, gdzie generowane jest zniekształcenie podziału. Klasa B przeciwko klasie A, klasie AB i klasie D Sama wydajność nie decyduje o tym, do której klasy wzmacniacza należy dany produkt. Prąd jałowy, zachowanie w zakresie zniekształceń i konstrukcja termiczna mają równie duże znaczenie – a poniższa tabela pokazuje, gdzie właściwie znajduje się klasa B. Rysunki są klasycznymi wzorcami dla każdej topologii; Praktyczne wartości klas AB i klasy D odzwierciedlają zakresy powszechnie podawane w literaturze inżynierii audio, podczas gdy idealny sufit klasy B wynosi 78,5%. Klasa Kąt przewodzenia Wydajność Prąd jałowy Zachowanie zniekształcające Powszechne zastosowanie Klasa A 360 stopni Około 25% Bardzo wysoki Najniższy i najgładszy Hi-Fi małej mocy, stopnie przedwzmacniacza Klasa B 180 stopni Do około 78,5% Blisko zera Crossover notch na niskich poziomach Nadajniki RF, osprzęt akumulatorowy, starsze konstrukcje Klasa AB Nieco ponad 180 stopni W praktyce od 50% do 70%. Niski Niski; crossover largely removed Głośniki aktywne, pro audio, subwoofery Klasa D Przełączanie Powyżej 90% typowo Bardzo niski Niski with a well-designed filter Przenośne głośniki, PA, moduły subwoofera Pułap efektywności według klasy wzmacniacza Klasa A 25% Klasa B 78,5% Klasa AB 50-70% Klasa D 90% 0% 25% 50% 75% 100% Klasa B ma górną część zakresu wydajności liniowej; słupek klasy AB pokazuje, gdzie lądują rzeczywiste produkty po uwzględnieniu prądu polaryzacji i strat zasilania. Wyróżniają się dwa wzory. Klasa B wygrywa w przypadku prądu jałowego, ponieważ bezstronne urządzenia wyjściowe prawie nic nie pobierają, dopóki nie nadejdzie sygnał — dlatego topologia przetrwała w produktach zasilanych bateryjnie i nadajnikach RF. Traci na liniowości dokładnie tam, gdzie żyją małe sygnały, i to jest cichy zakres odsłuchu, który dominuje w rzeczywistych zastosowaniach. Zniekształcenia zwrotnicy: rzeczywisty koszt tej wydajności Przy przejściu przez zero oba urządzenia wyjściowe są w tej samej chwili bliskie odcięcia. Wzmocnienie na krótko spada, krzywa przenoszenia spłaszcza się, a kształt fali wyjściowej nieznacznie wzrasta. Na analizatorze widma to wycięcie wygląda jak strumień harmonicznych wyższego rzędu – słuchacze o ostrych krawędziach opisują je jako ostre lub tranzystorowe. Najgorzej jest przy niskich poziomach wyjściowych, gdzie wycięcie stanowi dużą część sygnału i znika w tle, gdy wzmacniacz jest mocno obciążony. Zniekształcenia w całym zakresie wyjściowym (ilustracyjne) Klasa B Klasa AB Zniekształcenie Poziom wyjściowy Przykładowy trend, a nie dane zmierzone: bezstronny stopień klasy B zniekształca najbardziej przy niskim wyjściu, podczas gdy dobrze obciążony stopień klasy AB pozostaje liniowy aż do początku obcinania. Istnieją trzy poprawki. Ustaw lekko urządzenia wyjściowe w kierunku przewodzenia, aby nigdy nie wyłączyły się całkowicie, co właśnie zmienia stopień klasy B w klasę AB. Zastosuj wystarczającą ilość ujemnego sprzężenia zwrotnego, aby zlinearyzować obszar skrzyżowania. Możesz też porzucić topologię liniową i przejść na klasę D z dobrze zaprojektowanym filtrem wyjściowym. Pierwsza opcja ukształtowała nowoczesny sprzęt audio: większość wzmacniaczy głośnikowych sprzedawanych jako stopnie audio klasy B typu push-pull w rzeczywistości wykorzystuje niewielki prąd polaryzacji. Gdy stopień wyjściowy jest odpowiednio obciążony, o charakterze brzmieniowym gotowego produktu decyduje znajdujący się przed nim analogowy przód – kontrola barwy, korektor graficzny, miksowanie i ograniczanie mikrofonu – na tym właśnie polega projekt analizowany w tym artykule. Analiza konstrukcji wzmacniacza klasy AB zazwyczaj zarabia lub traci swoją reputację. Moduł poziomej korekcji tonów wysokich i niskich PL1 do wzmacniaczy klasy AB Poziomy moduł analogowy dodaje korekcję tonów wysokich/basów, wejścia mikrofonowe i liniowe, regulatory głośności i sygnalizację przesterowania do przednich końcówek wzmacniacza klasy AB. Zobacz produkt → Gdzie klasa B nadal ma sens Czysta klasa B nie jest przestarzała, tylko wyspecjalizowana. Pozostaje powszechny we wzmacnianiu mocy RF, gdzie nadajniki i sygnały o stałej obwiedni tolerują nieliniowość, oraz w sprzęcie zasilanym bateryjnie, gdzie prawie zerowy prąd spoczynkowy przekłada się bezpośrednio na czas pracy. Sprawdza się również w konstrukcjach wrażliwych na koszty, w których niewielka ilość zniekształceń zwrotnicy jest akceptowalną ceną za mniejszy, chłodniejszy stopień wyjściowy. Transmisja RF i stała obwiednia, gdzie stopnie klasy B i klasy C w nadajniku są standardową praktyką. Urządzenia zasilane bateryjnie, gdzie zużycie energii w trybie gotowości i bezczynności decyduje o tym, jak długo produkt będzie działał. Starsze lub tańsze platformy, dla których alternatywą jest fizycznie większa i cieplejsza scena klasy A. W przypadku wszystkiego, co odtwarza muzykę na niskim poziomie – głośników stacjonarnych, monitorów studyjnych, domowego sprzętu audio – zmniejszenie zniekształceń przewyższa wzrost wydajności, a klasa AB pozostaje głównym rozwiązaniem. Profesjonalne systemy dużej mocy idą zupełnie inną drogą: moduły klasy H, które modulują szynę zasilającą tak, aby podążała za sygnałem, utrzymując niewielki spadek napięcia na urządzeniach wyjściowych, zachowując jednocześnie działanie liniowe. AMP400H 7294 Moduł wzmacniacza mocy klasy H z radiatorem w kształcie litery U Klasa H module delivers 400 W into 4 Ohm, 100 W Class AB into 8 Ohm, with U-shaped aluminum radiator and protection. Zobacz produkt → Wybór modułu wzmacniacza: specyfikacje decydujące o zakupie Dla każdego, kto woli określić moduł niż projektować oddzielny etap, poniższa lista kontrolna pomoże odróżnić płynną integrację od przeprojektowania sześć tygodni później. Moc znamionowa przy określonej impedancji. Wartość 500 W nic nie znaczy bez obciążenia, ponieważ 500 W przy 4 omach pobiera dwukrotnie większy prąd niż 500 W przy 8 omach, co zmienia zarówno wymagania dotyczące radiatora, jak i ochrony. Topologia zasilania. Liniowe zasilacze transformatorowe są proste i solidne; Zasilacze przełączające z rezonansem PFC i LLC są lżejsze i tolerują szerszy zakres sieci. Ocena ciągła a ocena szczytowa. Sprawdź raczej parametry cieplne niż szczytową wartość marketingową i potwierdź działanie radiatora — aluminiowy grzejnik w kształcie litery U przenosi rzeczywiste obciążenie w module dużej mocy. Obwody zabezpieczające. Nadmierne natężenie prądu, przeciążenie, przesunięcie prądu stałego i wyłączenie termiczne chronią zarówno moduł, jak i głośnik, podczas gdy obwód ograniczający zatrzymuje przednią część, doprowadzając stopień wyjściowy do twardego przesterowania. Funkcje front-endowe. Korektor graficzny, priorytet mikrofonu, echo i przełączanie trybu wyjściowego określają, ile dodatkowego obszaru na płycie i okablowaniu potrzebujesz wokół wzmacniacza. Dowody produkcyjne. Linia SMT i pomieszczenie do testów akustycznych pozwalają sprawdzić, czy dostawca jest w stanie zachować tolerancje w całej partii produkcyjnej, a nie tylko w przypadku pierwszej próbki. Ponieważ te wybory zmieniają się w zależności od produktu, większość projektów modułów wymaga pewnego poziomu adaptacji – napięcia zasilania, rozmieszczenia złączy, ustawień korektora lub trybu wyjściowego. Dostawca o ugruntowanej pozycji proces dostosowywania modułu zwykle znacznie skraca tę pętlę. PL21 / PL21E Pionowy 5-pasmowy korektor graficzny i moduł ochrony przed ograniczeniami Pionowy moduł audio oferuje 5-pasmowy korektor graficzny, zabezpieczenie przed ograniczeniem, zbalansowane wejścia mikrofonowe/liniowe, wyjście XLR, regulację głośności i echo mikrofonu PL21E. Zobacz produkt → Często zadawane pytania Do czego służy wzmacniacz klasy B? Stopnie czystej klasy B pojawiają się głównie we wzmacniaczach mocy RF, sprzęcie zasilanym bateryjnie i konstrukcjach opartych na kosztach, gdzie prąd jałowy ma większe znaczenie niż niewielka ilość zniekształceń krzyżowych. W produktach audio ten sam pomysł push-pull jest prawie zawsze realizowany w klasie AB. Jaka jest różnica pomiędzy wzmacniaczami klasy A, klasy B i klasy AB? Różnica polega na kącie przewodzenia. Urządzenia klasy A przewodzą we wszystkich 360 stopniach i w stanie spoczynku są gorące, urządzenia klasy B przewodzą 180 stopni każde i w stanie spoczynku są zimne, a klasa AB przewodzi nieco ponad 180 stopni przy niewielkim prądzie polaryzacji, który usuwa większość zniekształceń krzyżowych. Dlaczego wzmacniacz klasy B wytwarza zniekształcenia zwrotne? W okolicach zera woltów oba urządzenia wyjściowe są bliskie odcięcia, więc wzmocnienie na chwilę spada, a kształt fali spłaszcza się, tworząc karb. To wycięcie generuje harmoniczne wyższego rzędu i jest najbardziej słyszalne przy niskich poziomach wyjściowych. Jaka jest maksymalna wydajność wzmacniacza klasy B? Teoretyczne maksimum wynosi pi/4, w przybliżeniu 78,5%, dla idealnego stopnia przeciwsobnego. Rzeczywiste wzmacniacze mają niższą wartość ze względu na straty w zasilaniu, napięcie nasycenia urządzenia i prąd polaryzacji stosowany w praktycznych projektach. Czy moduł wzmacniacza klasy B może sterować subwooferem? Może dostarczać prąd, ale wycięcie zwrotnicy i naprężenia termiczne sprawiają, że słabo nadaje się do pracy z subwooferem. Większość modułów subwoofera aktywnego wykorzystuje stopnie wyjściowe klasy D lub klasy H z przednim modułem DSP do filtrowania i ograniczania. Czy klasa AB jest lepsza niż klasa D dla głośników zasilanych? Żadne z nich nie jest uniwersalnie lepsze. Klasa AB oferuje liniowe zachowanie i prostą wydajność EMC, podczas gdy klasa D działa chłodniej i lżej przy dużej mocy. Decyzja zwykle sprowadza się do budżetu termicznego, docelowej wagi i ilości przetwarzania uwzględnionego już w projekcie. Klasę B najlepiej traktować jako granicę, a nie cel. Definiuje granicę wydajności, do której mogą zbliżyć się liniowe wzmacniacze audio – teoretycznie około 78,5% – i wyznacza punkt, w którym zniekształcenie zwrotnicy staje się dominującym problemem projektowym. W przypadku produktów głośnikowych i modułów zasilanych praktyczną odpowiedzią jest prawie zawsze front end klasy AB zbudowany w oparciu o tę samą koncepcję push-pull lub przejście do klasy D, gdzie wydajność i rozmiar mają większe znaczenie niż ostatni ułamek liniowości. Wiedza o tym, po której stronie tej linii znajduje się Twój produkt, to całe ćwiczenie specyfikacji. .article-section{color:#22303f;line-height:1.7;margin-bottom:24px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;color:#0d3b66;padding-left:12px;border-left:4px solid #f4a259;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;color:#0d3b66;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;width:100%;border-collapse:collapse;margin-bottom:6px;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;background:#e9f1fa;color:#0d3b66;text-align:left;font-size:15px;}.article-section td{display:table-cell!important;border:1px solid #cccccc;padding:8px;font-size:15px;vertical-align:top;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;text-align:left;}.article-section.intro{background:#f5f8fc;border-left:5px solid #1c7ed6;border-radius:6px;padding:16px 18px;}.article-section.compare{background:#f5f8fc;border-radius:6px;padding:16px 18px;}.article-section.faq-section{background:#eef4fb;border-radius:8px;padding:18px;}.article-section.callout{background:#0d3b66;border-radius:8px;padding:18px;}.article-section.callout p{color:#e6eef8;}.chart-figure{margin:0 auto 16px;width:440px;text-align:center;}.chart-figure svg{display:block;margin:0 auto;}.article-section figcaption{font-size:13px;color:#5a6b7d;text-align:center;margin-bottom:8px;line-height:1.5;}.faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:14px;}.faq-item{background:#ffffff;border:1px solid #d3e0ee;border-left:4px solid #1c7ed6;border-radius:6px;padding:12px 14px;}.faq-item h3{margin-bottom:6px;color:#0d3b66;}.faq-item p{margin-bottom:0;}.faq-item:nth-child(2n){border-left-color:#f4a259;}@media (max-width:640px){.chart-figure{width:100%;}.chart-figure svg{width:100%;height:auto;}.faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#11700F;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#11700F}.pc-cta{color:#11700F!important}
