Rezonans LLC + wzmacniacz klasy D: Jak osiągnąć wydajność 98% i podwójną optymalizację EMI?

W dziedzinie wysokowydajnej konwersji mocy połączenie topologii rezonansowej LLC i wzmacniacza klasy D na nowo definiuje granicę wydajności wzmacniacza mocy. Chociaż tradycyjne wzmacniacze klasy D mają wysoką sprawność (zwykle 90%-95%), EMI (zakłócenia elektromagnetyczne) i straty przełączania spowodowane twardym przełączaniem są nadal niewystarczające. Rezonans LLC może podnieść wydajność systemu do 98% i znacznie zmniejszyć zakłócenia elektromagnetyczne poprzez optymalizację technologii przełączania.

1. Synergiczne zalety Wzmacniacz rezonansowy klasy D LLC

(1) Klucz do przełomu w wydajności: technologia miękkiego przełączania

Wąskie gardło tradycyjnego wzmacniacza klasy D: Podczas twardego przełączania MOSFET przełącza się pod wysokim napięciem i wysokim prądem, co powoduje znaczne straty przełączania (szczególnie w zastosowaniach o wysokiej częstotliwości).

Rozwiązanie rezonansowe LLC: Dzięki synergistycznemu działaniu cewki rezonansowej (Lr), kondensatora rezonansowego (Cr) i cewki wzbudzenia transformatora (Lm) osiąga się:

Przełączanie napięcia zerowego (ZVS): VDS spadło do 0 przed włączeniem MOSFET-u, eliminując straty przy włączaniu

Przełączanie prądu zerowego (ZCS): Prąd w naturalny sposób powraca do zera, gdy dioda jest wyłączona, zmniejszając straty przy odzyskiwaniu

(2) Podstawowy mechanizm optymalizacji EMI

Problem EMI związany z twardym przełączaniem: szybko zmieniające się dv/dt i di/dt (takie jak 100 V/ns) powodują szum promieniowania o wysokiej częstotliwości.

Płynne przejście rezonansu LLC: Sinusoidalny prąd rezonansowy (a nie fala prostokątna) zmniejsza nachylenie krawędzi przełączania o ponad 50%, znacznie redukując harmoniczne o wysokiej częstotliwości.

2. Punkty projektowe umożliwiające osiągnięcie sprawności na poziomie 98%.

• Dokładne dopasowanie parametrów rezonansowych

fr musi być nieco niższa niż częstotliwość przełączania (fs), aby zapewnić, że zakres ZVS pokrywa zmiany obciążenia. Przykład: We wzmacniaczu o mocy 500 W, gdy Lr=50μH i Cr=22nF, fr≈150kHz, a fs jest ustawione na 200kHz.

Wybór współczynnika jakości (wartości Q): Wysoka wartość Q (>0,5) doprowadzi do zmniejszenia wydajności przy lekkim obciążeniu. Zaleca się kontrolowanie go w zakresie 0,3-0,5.

• Magnetyczna zintegrowana konstrukcja transformatora

Równowaga między indukcyjnością rozproszenia a indukcyjnością wzbudzenia: Użyj uzwojenia wielowarstwowego lub uzwojenia segmentowego, aby zmniejszyć współczynnik indukcyjności rozproszenia do mniej niż 5%, aby uniknąć przesunięcia punktu rezonansowego.

Wybór materiału rdzenia: W zastosowaniach wymagających wysokiej częstotliwości preferowany jest ferryt lub nanokryształ, aby zmniejszyć straty prądu wirowego.

• Optymalizacja MOSFET i sterowników

Wybór urządzenia: Preferowany jest MOSFET o niskim Qg (ładunek bramki) i niskim Coss (pojemność wyjściowa).

Projekt obwodu napędu: Dodaj wyłączenie napięcia ujemnego (-2 V do -5 V), aby zapobiec fałszywemu wyzwalaniu spowodowanemu efektem Millera.

3. Praktyczne strategie tłumienia zakłóceń elektromagnetycznych

(1) Kluczowe zasady dotyczące układu PCB

Zminimalizuj obwód rezonansowy: Umieść Lr, Cr i uzwojenie pierwotne transformatora w sąsiadujących obszarach, aby skrócić ścieżkę prądu wysokiej częstotliwości.

Segmentacja płaszczyzny uziemienia: masa zasilania (PGND) i masa sygnału (AGND) są połączone w jednym punkcie, aby uniknąć sprzężenia szumów.

(2) Projekt obwodu filtra

Stopień wejściowy: Dodaj filtr typu π (cewka indukcyjna kondensatora X), aby stłumić przewodzone zakłócenia elektromagnetyczne w zakresie 100 kHz–1 MHz.

Stopień wyjściowy: Użyj filtra LC (L=1μH, C=100nF), aby odfiltrować resztkowe szumy przełączania.

(3) Ekranowanie i uziemienie

Warstwa ekranująca transformatora: Folia miedziana otacza transformator i jest uziemiona w celu zmniejszenia promieniowania pola magnetycznego.

Uziemienie radiatora: Radiator MOSFET jest podłączony do PGND ścieżką o niskiej impedancji, aby uniknąć efektu anteny.

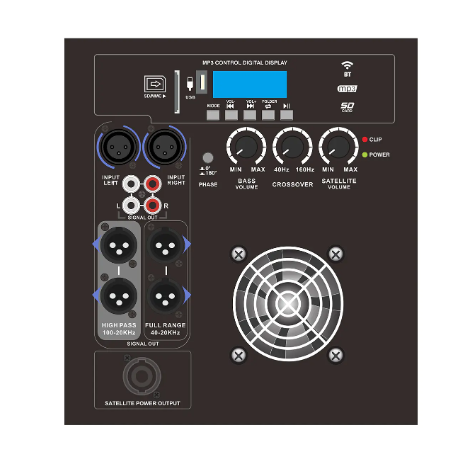

4. Cechy produktu rezonansowego wzmacniacza mocy klasy D o wysokiej niezawodności LLC

• Bardzo wysoka wydajność (>95%)

Technologia miękkiego przełączania: Przełączanie przy zerowym napięciu (ZVS) i przełączanie przy zerowym prądzie (ZCS) osiąga się poprzez rezonans LLC, co znacznie zmniejsza straty przełączania MOSFET, a ogólna wydajność może osiągnąć 95% -98%.

Niskie straty przewodzenia: Użyj urządzeń MOSFET lub GaN o niskim RDS(on) w celu zmniejszenia spadku napięcia przewodzenia i poprawy efektywności energetycznej.

Wysoka wydajność przy niewielkim obciążeniu: Wahania wydajności wynoszą <5% w zakresie obciążenia 20% -100%, co jest lepsze niż w przypadku tradycyjnego wzmacniacza klasy D z twardym przełączaniem.

• Doskonała wydajność EMI

Sinusoidalny prąd rezonansowy: Naturalny przebieg sinusoidalny w topologii LLC redukuje harmoniczne o wysokiej częstotliwości, a emitowane zakłócenia elektromagnetyczne są zmniejszone o 10-15 dB w porównaniu z klasą D z twardym przełączaniem.

Zoptymalizowany układ PCB: Kluczowa pętla rezonansowa została zaprojektowana tak, aby była najkrótsza, a dzięki warstwie ekranującej i obwodowi filtrującemu z łatwością spełnia wymagania normy CISPR 32/EN 55032 klasa B.

Niski poziom hałasu: THD N (całkowity hałas zniekształceń harmonicznych) <0,05%, spełniający wymagania wysokiej jakości sprzętu audio i medycznego.

• Niezawodność projektu

Wiele mechanizmów ochronnych:

Zabezpieczenie nadprądowe (OCP): monitorowanie prądu wyjściowego w czasie rzeczywistym, czas reakcji <1μs;

Ochrona przed przepięciem/podnapięciem (OVP/UVP): szeroki zakres napięcia wejściowego (np. 12 V-60 V);

Zabezpieczenie przed przegrzaniem (OTP): czujnik temperatury, funkcja automatycznej redukcji obciążenia.

Komponenty o długiej żywotności:

Kondensatory półprzewodnikowe (żywotność > 100 000 godzin) zastępują kondensatory elektrolityczne;

Rdzenie odporne na wysokie temperatury (powyżej 130°C) zapobiegają awariom związanym z nasyceniem.

Antywibracje i odporność na wstrząsy: proces zalewania i metalowa obudowa, odpowiednie do trudnych warunków, takich jak motoryzacja i przemysł.

• Kompaktowość i duża gęstość mocy

Technologia integracji magnetycznej: integracja cewki rezonansowej (Lr) i transformatora (Tx) w jeden rdzeń, zmniejszając objętość o 30%.

Konstrukcja o wysokiej częstotliwości: Częstotliwość przełączania może sięgać 500 kHz–1 MHz (rozwiązanie GaN), co pozwala na zastosowanie mniejszych elementów pasywnych.

Opakowanie modułowe: standardowe moduły typu half-brick/full-brick (takie jak 48V/500W), obsługujące technologię plug-and-play.

• Inteligentne i cyfrowe sterowanie

Adaptacyjna modulacja częstotliwości: Automatycznie dostosuj częstotliwość przełączania (fs) zgodnie ze zmianami obciążenia, aby utrzymać optymalny stan rezonansu.

Interfejs cyfrowy: obsługa komunikacji I2C/PMBus, monitorowanie w czasie rzeczywistym wydajności, temperatury i stanu usterek.

• Szerokie możliwości adaptacji aplikacji

Wysokiej klasy dźwięk: wzmacniacz Hi-Fi, samochodowy sprzęt audio (THD N<0,03%);

Zasilanie przemysłowe: serwonapęd, sprzęt laserowy (sprawność>96%);

Sprzęt medyczny: generator ultradźwiękowy, zasilacz MRI (niski poziom hałasu i wysoka niezawodność);

Nowy system energetyczny: falownik fotowoltaiczny, ładowarka samochodowa (szerokie napięcie wejściowe).

5. Środki ostrożności dotyczące stosowania rezonansowych wzmacniaczy mocy klasy D o wysokiej niezawodności LLC

Chociaż rezonansowe wzmacniacze mocy klasy D o wysokiej niezawodności LLC charakteryzują się doskonałą wydajnością i stabilnością, w rzeczywistych zastosowaniach nadal należy zwrócić uwagę na następujące kluczowe kwestie, aby zapewnić długoterminowe niezawodne działanie systemu i optymalną wydajność:

Zasilanie i dopasowanie parametrów elektrycznych

• Zakres napięcia wejściowego

Ściśle przestrzegaj zakresu napięcia wejściowego określonego w specyfikacji (np. 24–60 V). Przepięcie może spowodować awarię MOSFET-u, a zbyt niskie napięcie może spowodować nieprawidłowości w rezonansie.

Zaleca się dodanie diody TVS lub obwodu zabezpieczającego przed przepięciem na końcu wejściowym, aby zapobiec porażeniu przepięciowemu.

• Dopasowanie mocy

Moc obciążenia nie może przekraczać 120% (chwilowa wartość szczytowa) lub 100% (praca ciągła) mocy znamionowej wzmacniacza, w przeciwnym razie może nastąpić zadziałanie zabezpieczenia nadprądowego lub uszkodzenie stopnia wyjściowego.

W przypadku obciążeń indukcyjnych (takich jak silniki i transformatory) należy zarezerwować dodatkowe 20% marginesu mocy.

Zarządzanie rozpraszaniem ciepła

• Instalacja radiatora

Zainstaluj radiator o odpowiednich specyfikacjach (takich jak opór cieplny ≤ 0,5 ℃/W), upewnij się, że powierzchnia rozpraszająca ciepło ma ścisły kontakt z MOSFET-em/transformatorem i nałóż smar silikonowy o wysokiej przewodności cieplnej.

Aby zapobiec zakłóceniom elektromagnetycznym, należy unikać prowadzenia radiatora równolegle do innych linii sygnałowych wysokiej częstotliwości.

• Temperatura otoczenia

Zalecana temperatura otoczenia podczas pracy wynosi ≤40℃ (klasa przemysłowa) lub ≤85℃ (klasa wojskowa). Wysoka temperatura znacznie skraca żywotność kondensatora elektrolitycznego.

W przypadku stosowania w ograniczonej przestrzeni wymagane jest wymuszone chłodzenie powietrzem (prędkość wiatru ≥ 2 m/s) lub chłodzenie cieczą.

Kalibracja parametrów rezonansu

• Weryfikacja częstotliwości rezonansowej (fr).

Przed włączeniem należy użyć sondy prądowej oscyloskopu, aby sprawdzić, czy rzeczywista częstotliwość rezonansowa jest zgodna z wartością projektową (np. 150 kHz ± 5%). Nadmierne odchylenie spowoduje awarię ZVS.

Jeśli częstotliwość jest przesunięta, można to skorygować, regulując kondensator rezonansowy (Cr) lub cewkę indukcyjną (Lr).

• Zabezpieczenie przed lekkim obciążeniem

Rezonans LLC może opuścić obszar ZVS, gdy obciążenie wynosi <10%. Aby uniknąć nagłego spadku wydajności, należy włączyć tryb impulsowy lub funkcję skoku częstotliwości.

Układ PCB i okablowanie

• Konstrukcja pętli na klucze

Pętla rezonansowa (transformator Lr-Cr) musi być krótka i szeroka, a zalecana długość wynosi <3 cm, aby zmniejszyć wpływ indukcyjności pasożytniczej.

Masa zasilania (PGND) i masa sygnału (AGND) wykorzystują jednopunktowe uziemienie w kształcie gwiazdy, aby uniknąć szumów odbitych od masy.

• Tłumienie EMI

Kable wejściowe/wyjściowe muszą być wyposażone w pierścienie magnetyczne i stosować skrętkę dwużyłową lub kable ekranowane.

Wrażliwe linie sygnałowe (takie jak linie sprzężenia zwrotnego) powinny być prowadzone z dala od węzłów przełączających wysokiej częstotliwości (odstęp ≥5 mm).

Test funkcji zabezpieczającej

• Weryfikacja progu ochrony

Przy pierwszym użyciu należy przeprowadzić symulację i przetestować, czy zabezpieczenia nadprądowe (OCP), przepięciowe (OVP) i nadmierna temperatura (OTP) są uruchamiane normalnie (np. poprzez stopniowe zwiększanie napięcia przy regulowanym obciążeniu/zasilaniu).

Czas reakcji zabezpieczenia powinien wynosić <10μs (przetężenie) i <1ms (przegrzanie).

• Odzyskiwanie usterek

Po usunięciu usterki zaleca się odczekać 1-2 sekundy przed ponownym włączeniem, aby uniknąć powtarzających się wstrząsów, które mogą uszkodzić urządzenie.

Konserwacja i zarządzanie życiem

• Regularna kontrola

Co 6 miesięcy należy sprawdzić, czy kondensator elektrolityczny nie jest wybrzuszony i czy element magnetyczny nie uległ przebarwieniu (oznaka starzenia w wysokiej temperaturze).

Użyj kamery termowizyjnej, aby przeskanować kluczowe komponenty (takie jak MOSFET, transformator) pod kątem nieprawidłowego wzrostu temperatury.

• Przewidywanie życia

Zapisz dane dotyczące czasu pracy i temperatury. Jeżeli zastępcza rezystancja szeregowa kondensatora (ESR) wzrośnie o ≥50%, należy go wymienić.

Tabu aplikacyjne

Praca bez obciążenia jest zabroniona: może to spowodować wymknięcie się napięcia rezonansowego spod kontroli i uszkodzenie MOSFET-u.

Brak zwarcia na wyjściu: nawet przy zabezpieczeniu OCP częste zwarcia nadal skracają żywotność urządzenia.

Unikaj wilgotnych/zakurzonych środowisk: może to spowodować wyładowanie lub awarię izolacji (wymagana jest ochrona IP65 lub wyższa).

6. Często zadawane pytania dotyczące rezonansowego wzmacniacza mocy klasy D LLC

Podstawowe zasady

P1: Jaka jest zasadnicza różnica pomiędzy rezonansowym wzmacniaczem mocy klasy D LLC a tradycyjnym wzmacniaczem mocy klasy D?

A1: Tradycyjna klasa D wykorzystuje twarde przełączanie, które powoduje znaczne straty przełączania i problemy z zakłóceniami elektromagnetycznymi; Rezonans LLC osiąga wysoką wydajność (> 95%) i niski poziom EMI dzięki technologii miękkiego przełączania (ZVS/ZCS), przy jednoczesnym wykorzystaniu sinusoidalnego prądu rezonansowego w celu redukcji szumów.

P2: Dlaczego rezonans LLC może poprawić niezawodność?

A2:

Miękkie przełączanie zmniejsza obciążenie MOSFET i wydłuża żywotność urządzenia;

Topologia rezonansowa w naturalny sposób tłumi skoki napięcia/prądu;

Wiele obwodów zabezpieczających (OCP/OVP/OTP) zapewnia szybką izolację uszkodzeń.

Aplikacja projektowa

P3: Jak wybrać parametry rezonansowe (Lr, Cr, Lm)?

A3:

Częstotliwość rezonansowa fr=1/(2π√(LrCr)) jest zwykle ustawiana na 0,7-0,9-krotność częstotliwości przełączania fs;

Zaleca się, aby indukcyjność wzbudzenia Lm była 3-5 razy większa od Lr (w celu zapewnienia, że ​​zakres ZVS obejmuje zmiany obciążenia);

Narzędzia do projektowania referencyjnego (takie jak kalkulator LLC firmy TI) pomagają w obliczeniach.

P4: Jakie są tabu w układzie PCB?

A4:

Unikaj zbyt długiego prowadzenia pętli rezonansowej (>3 cm);

Nie mieszaj uziemienia zasilania z uziemieniem sygnału;

Trzymaj węzły przełączające wysokiej częstotliwości z dala od linii sprzężenia zwrotnego.

Optymalizacja wydajności

P5: Co powinienem zrobić, jeśli wydajność spada przy małym obciążeniu?

A5:

Włącz tryb Burst lub modulację częstotliwości;

Zoptymalizuj czas martwy (zwykle 50-100ns);

Wybierz urządzenia GaN o niskiej wartości Qg, aby zmniejszyć straty w napędzie.

P6: Jak jeszcze bardziej zmniejszyć zakłócenia elektromagnetyczne?

A6:

Dodaj dławik trybu wspólnego i kondensatory X/Y;

Użyj ekranowanego transformatora i metalowej obudowy;

Unikaj wrażliwych pasm częstotliwości (takich jak pasmo transmisji AM) przy przełączaniu częstotliwości.

Rozwiązywanie problemów

P7: Brak sygnału wyjściowego po włączeniu zasilania. Jaka jest możliwa przyczyna?

A7:

Sprawdź, czy napięcie wejściowe mieści się w dopuszczalnym zakresie;

Sprawdź, czy sygnał zezwolenia (EN) jest aktywny;

Wykryj, czy obwód zabezpieczający nie został błędnie uruchomiony (np. zatrzask przepięciowy).

P8: Jak zapobiec przegrzaniu i spaleniu MOSFET-u?

A8:

Zapewnij dobry kontakt radiatora (grubość pasty termoprzewodzącej <0,1 mm);

Sprawdź, czy osiągnięto ZVS (obserwuj przebieg VDS za pomocą oscyloskopu);

Sprawdź czy napięcie napędu bramy jest wystarczające (zwykle 10-12V).

Scenariusze zastosowań

P9: Czy można go używać z urządzeniami zasilanymi bateryjnie?

A9: Tak, ale pamiętaj:

Wybierz model o szerokim napięciu wejściowym (np. 8–40 V);

Włącz tryb oszczędzania energii przy niewielkim obciążeniu;

Najlepiej używać układu scalonego sterującego niskim prądem spoczynkowym (np. <1 mA).

P10: Jak zapewnić bezpieczeństwo sprzętu medycznego?

A10:

Poprzez transformatory izolacyjne klasy medycznej (takie jak napięcie wytrzymywane 5 kV);

Redundantna konstrukcja kluczowych obwodów ochronnych;

Zgodność z normami bezpieczeństwa IEC 60601-1.

Konserwacja i życie

P11: Jak często należy wymieniać kondensatory elektrolityczne?

A11:

Około 5-8 lat w normalnych warunkach (40°C);

Wymiana jest wymagana co 2-3 lata w warunkach wysokiej temperatury (>85°C);

Monitoruj wartość ESR i wymień ją natychmiast, jeśli wzrośnie o 50%.

P12: Jak określić starzenie się elementów magnetycznych?

A12:

Obserwuj, czy rdzeń nie jest pęknięty lub przebarwiony;

Sprawdź, czy indukcyjność zmniejsza się o więcej niż 10%;

Użyj kamery termowizyjnej, aby wykryć lokalne przegrzanie (>120°C wymaga wymiany).
